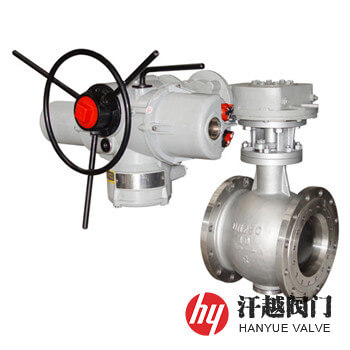

雙相鋼偏心半球閥產品概述
雙相鋼偏心半球閥是一種閥體、壓圈、下端蓋、半球體由雙相不銹鋼ASTM A995 Gr.1B(CD4MCuN)、ASTM A995 Gr.4A(CD3MN)、ASTM A995 Gr.5A(CE3MN)、ASTM A995 Gr.6A(CD3MWCuN)及SAF2205、SAF2507等材質鑄造成型，閥軸和金屬閥座采用ASTM A182 F61、A182 F51、A182 F53、A182 F55等鍛件加工而成，閥軸中軸線與半球體中線形成尺寸偏置，且僅在閥體一側設置密封副的閥門。其主體部件選用的鋼種由于在其組織中存在鐵素體和奧氏體，因此它強度特性優，耐點蝕性和耐應力腐蝕裂紋性好，特適應使用環境中大量含有氯離子等的腐蝕性物質。本產品按安裝方式分為側裝式和上裝式，按密封型式有軟、硬密封兩種，其中金屬密封的閥座和半球體表面采用特殊硬化工藝處理，具有耐磨損、耐沖刷、抗擦傷和耐腐蝕的特點。
雙相鋼偏心半球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | SAF 2205 | SAF 2507 | A995 GR. 1B | A995 GR. 4A | A995 GR. 5A | A995 GR. 6A |
| 2 | 閥 軸 | SAF 2205 | SAF 2507 | A182 F61 | A182 F51 | A182 F53 | A182 F55 |
| 3 | 半 球 體 | SAF 2205 | SAF 2507 | A995 GR. 1B | A995 GR. 4A | A995 GR. 5A | A995 GR. 6A |
| 4 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF | |||||
| 5 | 壓 圈 | SAF 2205 | SAF 2507 | A995 GR. 1B | A995 GR. 4A | A995 GR. 5A | A995 GR. 6A |
| 6 | 下 端 蓋 | SAF 2205 | SAF 2507 | A995 GR. 1B | A995 GR. 4A | A995 GR. 5A | A995 GR. 6A |
| 7 | 填 料 | PTFE | PTFE | PTFE | PTFE | PTFE | PTFE |
雙相鋼偏心半球閥性能規范
| 公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | |||||
| 結構長度 | GB/T 26146、GB/T 12221、ASME B16.10 | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | |||||
雙相鋼偏心半球閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | 公稱壓力 PN | 公稱尺寸 DN | 結構長度/mm | ||
| L1 | L2 | L1 | L2 | ||||
| 16 | 40 | 124 | 124 | 16 | 250 | 297 | 330 |
| 50 | 124 | 178 | 300 | 338 | 356 | ||
| 65 | 145 | 190 | 350 | 366 | 430 | ||
| 80 | 165 | 203 | 400 | 381 | 530 | ||
| 100 | 194 | 229 | 450 | 430 | 580 | ||
| 125 | 213 | 254 | 500 | 502 | 630 | ||
| 150 | 229 | 267 | 600 | 570 | 800 | ||
| 200 | 243 | 292 | 700 | 660 | 900 | ||
| 表中L1和L2分別為短、長系列的結構長度，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
雙相鋼偏心半球閥結構圖
