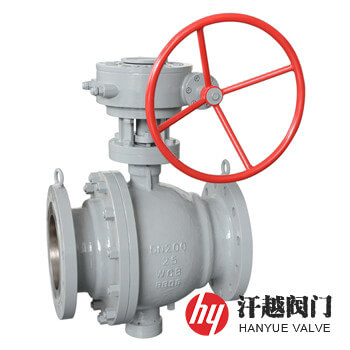

固定球閥產品概述
固定球閥的啟閉件是一個安裝在上下閥桿上的球體，中間有一條與管道通徑相等通道，兩側有兩個浮動的閥座組件，它通過傳動裝置讓球旋轉90°來實現開關功能，其球形體在開啟和關閉過程中不偏離球的回轉中心。該閥可根據用戶要求，可有防靜電特性，以保證閥桿和閥體間的導電性，并采用防火結構，而DN100以上的本產品，還可以在閥座和填料處加注密封脂，以提高其密封性能。
固定球閥從開到關，或者從關到開球體回轉90°角行程，其工作時，閥前介質力只傳給軸承和閥桿，不會對閥座造成壓力，所以它轉矩小，閥座變形小，密封性能穩定，特適用于高壓和大口徑。該閥的閥座具有相應的浮動特性，浮動閥座借助閥座后彈簧的彈力和流體的壓力壓緊球體，從而實現密封。本產品還具有防閥桿吹出機構，閥座雙向密封，中間排泄及中腔超壓閥座自動泄壓機構。
固定球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 2 | 左 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | 2Cr13 | 304 | 304L | 316 | 316L |
| 5 | 上下閥桿 | 2Cr13 | 304 | 304L | 316 | 316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓板 | WCB | CF8 | CF3 | CF8M | CF3M |
| 8 | 下 端 蓋 | Q235-B | 304 | 304L | 316 | 316L |
固定球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237-2021 石油、石化及相關工業用的鋼制球閥 | ||||
| 結構長度 | GB/T 12221-2005 金屬閥門 結構長度 | ||||
| 法蘭標準 | JB/T 79、GB/T 9124.1、GB/T 9124.2、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
| 檢驗試驗 | GB/T 26480-2011 閥門的檢驗和試驗 | ||||
固定球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 25 | 165 | 115 | 85 | 68 | 18-2 | 4-14 |
| 32 | 180 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 190 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 216 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 241 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 283 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 305 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 356 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 394 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 457 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 533 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 300 | 610 | 460 | 410 | 378 | 28-2 | 12-26 | |
| 350 | 686 | 520 | 470 | 428 | 30-2 | 16-26 | |
| 400 | 762 | 580 | 525 | 490 | 32-2 | 16-30 | |
| 450 | 864 | 640 | 585 | 550 | 40-2 | 20-30 | |
| 500 | 914 | 715 | 650 | 610 | 44-2 | 20-33 | |
| 600 | 1067 | 840 | 770 | 725 | 54-2 | 20-36 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接固定球球閥的尺寸，如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||
固定球閥結構圖
