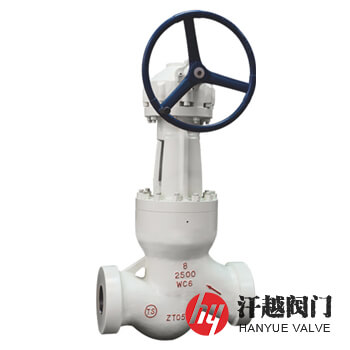

高溫高壓截止閥產品概述
高溫高壓截止閥是一種閥體與管路的連接形式為對接焊，主要用于截?cái)嗷鹆Πl(fā)電廠的水、蒸汽、空氣及弱腐蝕性流體的裝置，其主體材料可根據管中輸送介質的溫度、壓力和性質選用鉻鉬鋼或鉻鉬釩鋼等，以滿足閥門高強度和抗熱性好的要求，閥座焊在閥體內，密封面堆焊硬質合金，耐磨損、耐擦傷、耐汽蝕，密封性能好，使用時間長。該閥采用的是靠閥體內介質壓力作用于閥體與閥蓋間的增強柔性石墨或金屬密封環上實現密封的壓力自密封閥蓋，閥腔內的壓力越高，作用于密封環上的力就越大，也就越容易實現密封，這種密封結構性能可靠，能有效地防止介質泄漏。本產品特適用于火電工業系統、石油化工系統及冶金行業等的高溫高壓水、蒸汽、油品、過熱蒸汽的管路上。
高溫高壓截止閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A217 WC6 | A217 WC9 | A217 C12A | ZG20CrMoV | ZG15Cr1Mo1V | 12Cr1MoV |
| 2 | 閥 座 | A182 F11 | A182 F22 | A182 F91 | 12Cr1MoV | 15Cr1Mo1V | 12Cr1MoV |
| 3 | 閥 瓣 | A182 F11 | A182 F22 | A182 F91 | 12Cr1MoV | 15Cr1Mo1V | 12Cr1MoV |
| 4 | 閥 桿 | A182 F11 | A182 F22 | A182 F91 | 20Cr1Mo1V1A | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 5 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 6 | 閥 蓋 | A217 WC6 | A217 WC9 | A217 C12A | ZG20CrMoV | ZG15Cr1Mo1V | 12Cr1MoV |
| 7 | 密 封 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 8 | 螺 栓 | A193 B16 | A193 B16 | A193 B16 | 25Cr2Mo1VA | 25Cr2Mo1VA | 25Cr2Mo1VA |
| 9 | 螺 母 | A194 16 | A194 16 | A194 16 | 25Cr2Mo1VA | 25Cr2Mo1VA | 25Cr2Mo1VA |
高溫高壓截止閥性能規范
| 公稱壓力PN(MPa) | 20.0 | 25.0 | 32.0 | — | — | — |
| 工作壓力(MPa) | — | — | — | 10.0 | 14.0 | 17.0 |
| 工作溫度(℃) | — | — | — | 540 | 540 | 540 |
| 水壓強度試驗壓力(MPa) | 30.0 | 37.5 | 48.0 | 30.0 | 40.0 | 48.0 |
| 上密封試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 水壓密封試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 設計制造 | NB/T 47044、DL/T 531、ASME B16.34、JIS E-101 | |||||
| 結構長度 | GB/T 12221、ASME B16.10、JIS E-101 | |||||
| 焊接坡口 | NB/T 47044、DL/T 531、ASME B16.25或按訂貨合同要求 | |||||
| 檢驗試驗 | NB/T 47044、DL/T 531、API 598、JIS E-101 | |||||
高溫高壓截止閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 200 ~ 320 | 10 | 12 | 120 | 200 ~ 320 | 80 | 84 | 368 |
| 15 | 17 | 120 | 100 | 101 | 457 | ||
| 20 | 22 | 150 | 125 | 124 | 533 | ||
| 25 | 27 | 170 | 150 | 137 | 610 | ||
| 32 | 31 | 180 | 175 | 172 | 700 | ||
| 40 | 39 | 200 | 200 | 180 | 711 | ||
| 50 | 50 | 250 | 225 | 233 | 850 | ||
| 50 | 50 | 350 | 250 | 240 | 914 | ||
| 65 | 69 | 330 | 300 | 295 | 1041 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
高溫高壓截止閥結構圖
