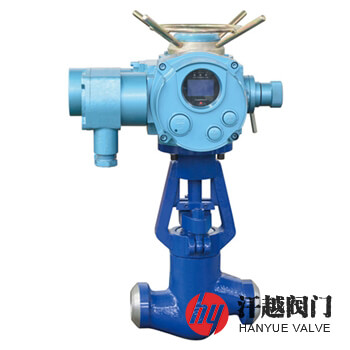

電動電站截止閥產品概述
電動電站截止閥主要由閥體、閥蓋、閥瓣、閥桿、閥座、支架、填料壓蓋和電動執行機構等組成，其工作時高溫高壓流體經過管道進入閥門入口接管，通過開關電動裝置驅動閥桿旋轉并上下移動帶動閥瓣脫開或壓緊閥座，以達到接通或切斷介質流。本產品廣泛應用于石化、冶金及火力發電廠等行業，具有密封性能好、體積小、重量輕，并可與程控電腦配套使用等特點，特適用于不適合人工手動操作的高溫高壓介質管路。
電動電站截止閥支架與電動裝置連接端的設計方法有兩種，一種為根據閥門工作壓力、溫度和公稱通徑計算閥門的操作力及扭矩，確定閥桿直徑和支架端部的結構尺寸，然后選擇電動裝置，確定支架連接尺寸，另種為根據電動裝置的扭矩及軸向力的大小，確定電動裝置允許通過的較大閥桿直徑，從而確定支架端部的結構尺寸和連接尺寸，采用后一種計算方法，可以使用于不同壓力和口徑的支架選用相同的電動執行器。
電動電站截止閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 2 | 閥 座 | A105 | A182 F11 | A182 F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 3 | 閥 瓣 | A105 | A182 F11 | A182 F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 4 | 閥 桿 | A182 F6a CL.2 | A182 F11 | A182 F22 | 25Cr2MoVA | 20Cr1Mo1V1A | 20Cr1Mo1V1A |
| 5 | 閥 蓋 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
| 6 | 密 封 圈 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 7 | 四 開 環 | A182 F6a CL.2 | A182 F11 | A182 F22 | 15CrMo | 12Cr1MoV | 15Cr1Mo1V |
| 8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 9 | 填料壓板 | A216 WCB | A217 WC6 | A217 WC9 | ZG20CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
電動電站截止閥性能規范
| 公稱壓力PN(MPa) | 20.0 | 25.0 | 32.0 | — | — | — |
| 工作壓力(MPa) | — | — | — | 10.0 | 14.0 | 17.0 |
| 工作溫度(℃) | — | — | — | 540 | 540 | 540 |
| 殼體水壓試驗壓力(MPa) | 30.0 | 37.5 | 48.0 | 30.0 | 40.0 | 48.0 |
| 上密封水壓試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 密封水壓試驗壓力(MPa) | 22.0 | 27.5 | 35.2 | 12.5 | 17.5 | 21.3 |
| 設計制造 | NB/T 47044、DL/T 531、ASME B16.34、JIS E-101 | |||||
| 結構長度 | GB/T 12221、ASME B16.10、JIS E-101 | |||||
| 焊接坡口 | NB/T 47044、DL/T 531、ASME B16.25或按訂貨合同要求 | |||||
| 檢驗試驗 | NB/T 47044、DL/T 531、API 598、JIS E-101 | |||||
電動電站截止閥主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸/mm | ||
| L | H | L | H | ||||
| 250 | 20 | 170 | 600 | 320 | 20 | 170 | 600 |
| 25 | 170 | 590 | 25 | 170 | 590 | ||
| 32 | 170 | 600 | 32 | 170 | 600 | ||
| 40 | 250 | 736 | 40 | 250 | 736 | ||
| 50 | 250 | 736 | 50 | 250 | 736 | ||
| 65 | 340 | 1060 | 65 | 470 | 1140 | ||
| 80 | 390 | 1280 | 80 | 570 | 1350 | ||
| 100 | 480 | 1290 | 100 | 660 | 1500 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||

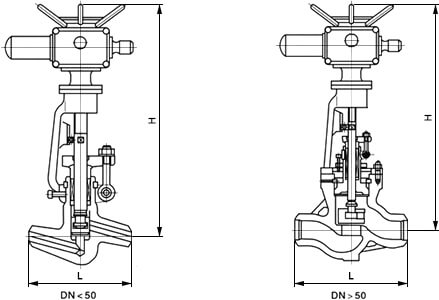

電動電站截止閥結構圖
如果你需訂購我廠電站閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、工作介質、使用溫度等，常用材質為碳鋼、鉻鉬鋼及鉻鉬釩鋼等，也可根據用戶工況需要采用其他材料，本產品出廠時，在閥體與管道連接的坡口處涂有防銹涂料，在與管道焊接前應將防銹涂料、油污及灰塵清理和清洗干凈，注意不要損傷閥體坡口。
