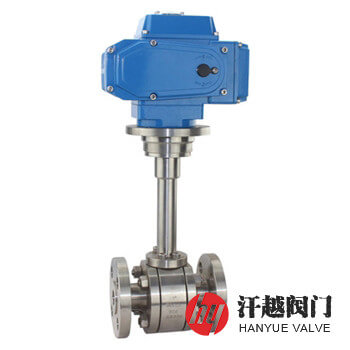

電動低溫球閥產品概述
電動低溫球閥由角行程電動執行機構和低溫球閥組成，電裝能按照控制系統發出的信號，改變閥內截流件的位置，從而實現對管道內介質的接通或截?cái)?，其用?101℃以下的工況時，如采用奧氏體不銹鋼，它的閥體、閥蓋、球體、閥桿及金屬閥座等零件在精加工前都進行不少于2次的深冷處理。為防止閥門關閉時，閥中腔殘留的低溫介質因周圍環境的相對高溫引起的熱傳遞會快速升溫氣化、壓力急劇升高，過高的氣壓可能導致閥桿和中法蘭密封泄漏、閥體緊固件失效等，該閥在球體上開設泄壓孔連通中腔和管道入口端，一旦異常升壓，中腔介質泄放到入口管道，可保持閥門中腔與管道入口段壓力平衡。本產品易實現遠距離控制和自動化，因此特適合應用在不適宜人工手動操作的低溫工況中。
電動低溫球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A350 LF3 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 2 | 閥 蓋 | A350 LF3 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 3 | 密 封 圈 | R-PTFE、PTFE、TEFLON、PCTFE、PPL、SS+HF | ||||
| 4 | 球 體 | A350 LF3 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 上下閥桿 | A350 LF3 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 連 接 盤 | A350 LF3 | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 8 | 隔離滴盤 | A350 LF3 | A182 F304 | A182 F304 | A182 F304 | A182 F304 |
電動低溫球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||
| 電源電壓 | 單相220V、三相380V、遠程DC24V (50Hz) | ||||
電動低溫球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d | L | d | L | ||||
| 150 | 2 | 49 | 178 | 150 | 12 | 303 | 610 |
| 2 ? | 62 | 190 | 14 | 334 | 686 | ||
| 3 | 74 | 203 | 16 | 385 | 762 | ||
| 4 | 100 | 229 | 18 | 436 | 864 | ||
| 6 | 150 | 394 | 20 | 487 | 914 | ||
| 8 | 201 | 457 | 22 | 538 | 1016 | ||
| 10 | 252 | 533 | 24 | 589 | 1067 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
電動低溫球閥結構圖
