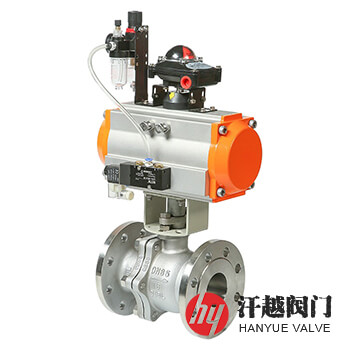

不銹鋼氣動球閥產品概述
不銹鋼氣動球閥由氣動驅動裝置，通過控制系統控制不銹鋼球閥的啟閉，實現對管道內輸送介質的流通或切斷，其承壓殼體和內件均采用304、304L、316、316L、321、347、310S、904L及其他不易生銹的材料鑄造或鍛造成型，因此，特適用于腐蝕性、低溫或高溫介質。該閥工作時氣源壓力從氣口a進入氣缸兩活塞之間中腔時，使兩活塞分離向氣缸兩端方向移動，兩端氣腔的空氣通過氣口b排出，同時使兩活塞齒條同步帶動輸出軸逆時針?lè)较蛐D(zhuǎn)，并通過連接套帶動閥桿轉動，由此打開閥門，反之氣源壓力從氣口b進入氣缸兩端氣腔時，使兩活塞向氣缸中間方向移動，中間氣腔的空氣通過氣口a排出，則球形體反向運動，關閉閥門。本產品具有低流阻，便于實現遠距離控制和自動化等優點。
不銹鋼氣動球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M | A351 CF8C |
| 2 | 閥 蓋 | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M | A351 CF8C |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A182 F304 | A182 F304L | A182 F316 | A182 F316L | A182 F347 |
| 5 | 閥 桿 | A182 F304 | A182 F304L | A182 F316 | A182 F316L | A182 F347 |
| 6 | 止推軸承 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 7 | 止推墊圈 | VITON、PTFE、NYLON、METAL+GRAPHITE | ||||
| 8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 9 | 填料壓蓋 | A351 CF8 | A351 CF8 | A351 CF8M | A351 CF8M | A351 CF8M |
不銹鋼氣動球閥技術規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||
| 可配附件 | 信號反饋裝置、電磁閥、空氣過濾減壓閥、手動機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
不銹鋼氣動球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
不銹鋼氣動球閥結構圖
如果你需訂購我廠氣動球閥產品，咨詢時煩請注明結構形式、公稱通徑、公稱壓力、閥體和內件材質、使用介質及工作溫度等，安裝本產品前，管道內一定要吹掃，防止管道內殘留有焊渣、切削渣等，以免損傷閥座。
