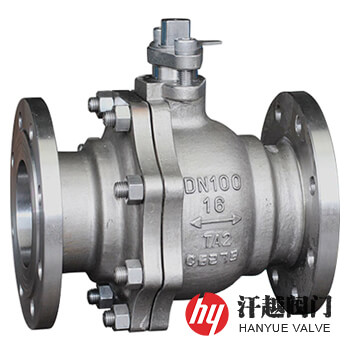

鈦材球閥產品概述
鈦材球閥是一種主要承壓部位的主體和金屬內件由ZTA2、TA2或ZTA9、TA9及ZTA10、TA10等鈦及鈦合金材料制作而成，適用于溫度為-30℃~316℃的海水、氯化物、氧化性酸、有機酸、堿類等介質的球閥。該閥所使用的材料具有高度化學活性，對大多數腐蝕性介質都呈現出優異的耐蝕性能，原因是鈦和氧有很好的親和力，在接觸于大氣或含氧介質時，其表面立即形成一層堅固而緊密的鈍性氧化薄膜，這種氧化膜很穩定，較難溶解，即使遭到機型損傷，只要存在相應量的氧氣，又會很快再次生成，所以在許多苛刻工況環境中能抵抗多種腐蝕介質的侵蝕。本產品具有密封性能好，材料密度低、比強度高，耐壓和耐蝕性好等優點，因此被廣泛應用于石油、石化、化工、化學、電力等行業，特適合安裝在氯堿、純堿、制藥、尿素及相關工業的管路上。
鈦材球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||||
| 1 | 閥 體 | ZTA2 | TA2 | ZTA9 | TA9 | ZTA10 | TA10 |
| 2 | 左 閥 體 | ZTA2 | TA2 | ZTA9 | TA9 | ZTA10 | TA10 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、鈦合金+表面硬化處理 | |||||
| 4 | 球 體 | TA2 | TA2 | TA9 | TA9 | TA10 | TA10 |
| 5 | 閥 桿 | TA2 | TA2 | TA9 | TA9 | TA10 | TA10 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||||
| 7 | 螺 柱 | 316 | 316 | 316 | 316 | 316 | 316 |
| 8 | 螺 母 | 316 | 316 | 316 | 316 | 316 | 316 |
鈦材球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 | 63.0 |
| 液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 | 46.2 |
| 氣體低壓密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | |||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | |||||
| 法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | |||||
鈦材球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
鈦材球閥結構圖
本產品材質牌號還可選用ZTA1、ZTA3、ZTC4、TA1、TA3、TC4或Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12；Titanium GrC2、GrC3、GrC5、GrC6、Ti-pd7B、GrC12及Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12等。如果你需訂購我廠其他不銹鋼球閥產品，咨詢時請說明公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度及端部連接型式等。
