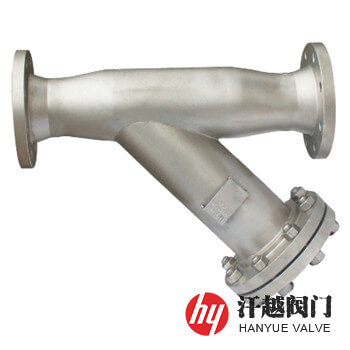

石油化工泵用過濾器產品概述
石油化工泵用過濾器是一種制造、檢驗及驗收按SH/T 3411-2017標準執行，適合安裝在液體物料泵前的入口管道上，攔截不同粒度固體雜質的裝置，它的殼體為鋼管組焊結構，中部法蘭設置在斜管的管口上，盲板安裝在法蘭上，并在盲板上設有排污口，橢圓型濾座斜置在主管的直通管形的內部，由濾框和濾網組成的圓柱型濾筒放置于支管內，并通過濾座固定，當流體從進流段進入，流經置有相應規格濾網的濾筒后，其固體顆粒被阻擋，而清潔的濾液則由出液口流出。本產品廣泛應用于石油化工、煤化工企業新建、改建、擴建工程中，起除去介質中的雜質保護泵的作用，其按接口端面型式不同有SRYIIF法蘭連接焊接Y型過濾器、SRYIIW對焊連接焊接Y型過濾器、SRYIIS承插焊連接焊接Y型過濾器等型號。
石油化工泵用過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 殼 體 | 20# | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 2 | 濾 座 | Q235B | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 3 | 法 蘭 | A105 | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 4 | 法 蘭 蓋 | Q235B | 06Cr19Ni10 | 022Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
| 5 | 墊 片 | 聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環) | ||||
| 6 | 濾 網 | 304 | 304 | 304L | 316 | 316L |
| 7 | 排污絲堵 | 304 | 304 | 304L | 316 | 316L |
| 8 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
| 9 | 螺 母 | 30CrMoA | 304 | 304 | 316 | 316 |
石油化工泵用過濾器性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 水壓強度試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
| 氣密性試驗壓力(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
| 設計制造 | SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收規范 | ||||
| 法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收規范 | ||||
| 過濾精度 | 2目 ~ 600目 | ||||
石油化工泵用過濾器主要尺寸
| 公稱壓力 PN | 公稱直徑 DN | 結構尺寸 | B (in) | 有效過濾 面積(m2) | 倍數 | ||
| L(mm) | H1(mm) | H(mm) | |||||
| 20 (Class150) 50 (Class300) | 15 | 260/260 | 177/181 | 280/280 | R ? | 0.00252 | 14.0 |
| 20 | 280/280 | 195/205 | 308/308 | R ? | 0.00300 | 10.0 | |
| 25 | 290/290 | 208/215 | 322/322 | R ? | 0.00330 | 8.00 | |
| 32 | 310/310 | 227/234 | 353/353 | R ? | 0.00510 | 6.00 | |
| 40 | 320/320 | 238/250 | 367/367 | R ? | 0.00520 | 4.00 | |
| 50 | 300/360 | 240/254 | 339/354 | R ? | 0.00630 | 3.20 | |
| 65 | 340/370 | 274/286 | 382/396 | R ? | 0.00910 | 2.74 | |
| 80 | 380/400 | 307/317 | 438/438 | R ? | 0.01270 | 2.50 | |
| 100 | 450/520 | 349/378 | 495/523 | R ? | 0.01800 | 2.30 | |
| 150 | 580/620 | 424/461 | 608/636 | R ? | 0.03300 | 1.90 | |
| 200 | 700/720 | 520/542 | 750/750 | R ? | 0.05400 | 1.70 | |
| 250 | 800/820 | 606/633 | 877/877 | R ? | 0.07800 | 1.60 | |
| 300 | 950/970 | 728/753 | 1061/1061 | R ? | 0.11400 | 1.60 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
石油化工泵用過濾器結構圖
