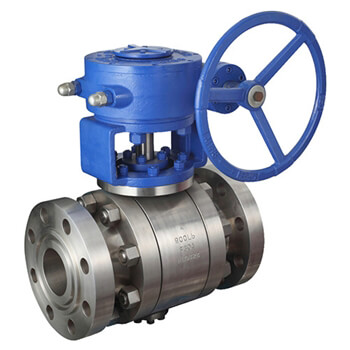

不銹鋼高壓球閥產品概述
不銹鋼高壓球閥是一種承壓殼體和金屬內件由不銹鋼鍛件(即采用電爐或氧氣轉爐冶煉并經爐外精煉的鎮靜鋼)加工而成，滿足耐高壓、耐低溫和耐腐蝕等工況使用要求的球閥，為防止其應力的集中，將它的主體構造與兩閥座部分沿閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，閥桿構件在高壓下準確的球體中心位置，確保了閥門良好的操作性能。該閥主體部件通常由鋼錠、鋼胚或軋材鍛造成型，克服了鑄鋼件易出現的疏松、縮孔、氣孔、砂眼和夾砂等固有缺陷，因此特適合安裝在高壓管線輸送系統中用以根據需要控制介質的流通或截止。本產品采用雙向密封結構，安裝和維護都很簡便，能以任意方向安裝于管道中的任意部位。
不銹鋼高壓球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 2 | 連 接 體 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | |||
| 4 | 球 體 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 連 接 盤 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 8 | 固 定 軸 | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
不銹鋼高壓球閥性能規范
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
不銹鋼高壓球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 600 | 2 | 49 | 292 | 900 | 2 | 49 | 368 |
| 2 ? | 62 | 330 | 2 ? | 62 | 419 | ||
| 3 | 74 | 356 | 3 | 74 | 381 | ||
| 4 | 100 | 432 | 4 | 100 | 457 | ||
| 6 | 150 | 559 | 6 | 150 | 610 | ||
| 8 | 201 | 660 | 8 | 201 | 737 | ||
| 10 | 252 | 787 | 10 | 252 | 838 | ||
| 12 | 303 | 838 | 12 | 303 | 965 | ||
| 14 | 334 | 889 | 14 | 322 | 1029 | ||
| 16 | 385 | 991 | 16 | 373 | 1130 | ||
| 18 | 436 | 1092 | 18 | 423 | 1219 | ||
| 20 | 487 | 1194 | 20 | 471 | 1321 | ||
| 24 | 589 | 1397 | 24 | 570 | 1549 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
