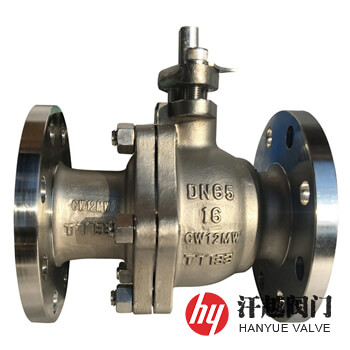

哈氏合金球閥產品概述
哈氏合金球閥是一種左右閥體由ASTM A494 GR. N7M、ASTM A494 GR. N12MV、ASTM A494 GR. CW12MW、ASTM A494 GR. CW6M、ASTM A494 GR. CW2M等材質鑄造成型，球體、閥桿和金屬閥座采用Hastelloy B、Hastelloy C、Hastelloy C-276、Hastelloy C-4等鍛件加工而成，適用于鐵基Cr-Ni或Cr-Ni-Mo不銹鋼、非金屬材料等無法使用的耐蝕、耐壓、耐磨工況場合的球閥。該閥所使用的材料屬哈氏合金，其中Hastelloy C系列為低碳硅型Ni-Mo-Cr合金，鉻能在其表面形成致密的氧化膜(鈍化)，提供抗氧化環境能力，鉬能提供抗還原環境能力，所以它可以在氧化和還原狀態下，具有出色的耐點蝕、縫隙腐蝕和應力腐蝕開裂性能，而Hastelloy B系列則是針對還原的環境，它對鹽酸、氯化氫氣體、硫酸、醋酸等有良好的耐蝕性能。本產品既有塑料閥門的耐蝕性能，又具有鋼制閥門的強度，所以在化學、石油工業等較為苛刻的工作條件下得到了廣泛的應用，解決了一般不銹鋼和其他金屬、非金屬閥門無法解決的耐磨、耐壓、耐腐蝕問題。
哈氏合金球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 左 閥 體 | A494 N7M | A494 N12MV | A494 CW12MW | A494 CW6M | A494 CW2M |
| 2 | 右 閥 體 | A494 N7M | A494 N12MV | A494 CW12MW | A494 CW6M | A494 CW2M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、哈氏合金+表面硬化處理 | ||||
| 4 | 球 體 | Hastelloy B | Hastelloy B | Hastelloy C | Hastelloy C-276 | Hastelloy C-4 |
| 5 | 閥 桿 | Hastelloy B | Hastelloy B | Hastelloy C | Hastelloy C-276 | Hastelloy C-4 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M | A194 8M |
哈氏合金球閥性能規范
| 公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
| 殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
| 高壓液體密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D | ||||
| 結構長度 | GB/T 12221、ASME B16.10、API 6D | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 26480、JB/T 9092、API 598、API 6D | ||||
哈氏合金球閥主要尺寸
| 公稱壓力 PN | 公稱通徑 DN | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 16 | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 |
| 20 | 140 | 105 | 75 | 58 | 18-2 | 4-14 | |
| 25 | 150 | 115 | 85 | 68 | 18-2 | 4-14 | |
| 32 | 165 | 140 | 100 | 78 | 18-2 | 4-18 | |
| 40 | 180 | 150 | 110 | 88 | 18-2 | 4-18 | |
| 50 | 200 | 165 | 125 | 102 | 18-2 | 4-18 | |
| 65 | 220 | 185 | 145 | 122 | 18-2 | 8-18 | |
| 80 | 250 | 200 | 160 | 138 | 20-2 | 8-18 | |
| 100 | 280 | 220 | 180 | 158 | 20-2 | 8-18 | |
| 125 | 320 | 250 | 210 | 188 | 22-2 | 8-18 | |
| 150 | 360 | 285 | 240 | 212 | 22-2 | 8-22 | |
| 200 | 400 | 340 | 295 | 268 | 24-2 | 12-22 | |
| 250 | 450 | 405 | 355 | 320 | 26-2 | 12-26 | |
| 表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
哈氏合金球閥結構圖
