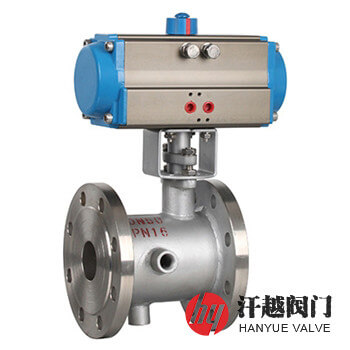

雙相鋼保溫球閥產品概述
雙相鋼保溫球閥是一種閥體、閥蓋、球體和閥桿等主要零部件采用2205或2507以及其他雙相不銹鋼材料鑄造、鍛造或軋制而成的，具有良好的保溫保冷特性和較強的抗硫化氫和氯離子腐蝕的能力的雙相不銹鋼保溫球閥。其閥體上焊裝一層帶有熱源進口和出口的金屬夾套，用于注入蒸汽或熱油以及其他介質等，對閥體進行不間斷地保溫加熱，確保閥內物料能夠正常流動。該閥金屬夾套與閥體之間構成便于加熱流體流動以達到良好保溫效果的通道，確保閥門內腔正常恒溫，提高了容易凝固、高粘度等介質的流動性，同時又能有效降低管道中介質熱量損失。本產品具有整體結構緊湊、操作方便、密封可靠和壽命長，以及良好的保溫特性，特別適用于氯離子含量較高及含硫化物的稠質介質。
雙相鋼保溫球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | SAF 2205 | SAF 2507 | A995 GR. 4A | A995 GR. 5A | A995 GR. 6A |
| 2 | 端 蓋 | SAF 2205 | SAF 2507 | A995 GR. 4A | A995 GR. 5A | A995 GR. 6A |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF | ||||
| 4 | 球 體 | 2205 | 2507 | A182 GR. F51 | A182 GR. F53 | A182 GR. F55 |
| 5 | 閥 桿 | 2205 | 2507 | A182 GR. F51 | A182 GR. F53 | A182 GR. F55 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 7 | 填料壓蓋 | SAF 2205 | SAF 2507 | A995 GR. 4A | A995 GR. 5A | A995 GR. 6A |
| 8 | 保溫夾套 | A240 304 | A240 304 | A240 304 | A240 304 | A240 304 |
雙相鋼保溫球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34 | ||||
| 結構長度 | JB/T 13458、GB/T 12221、ASME B16.10 | ||||
| 連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
| 檢驗試驗 | GB/T 13927、GB/T 26480、JB/T 9092、API 598 | ||||
雙相鋼保溫球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 連接端規格 A×B(in) | 結構長度 L(mm) | 公稱壓力 Class | 公稱尺寸 NPS | 連接端規格 A×B(in) | 結構長度 L(mm) |
| 150 | ? | ?×1? | 108 | 150 | 2? | 2?×4 | 203 |
| ? | ?×1? | 108 | 3 | 3×5 | 229 | ||
| ? | ?×1? | 117 | 4 | 4×6 | 254 | ||
| 1 | 1×2 | 127 | 5 | 5×8 | 267 | ||
| 1? | 1?×2 | 140 | 6 | 6×8 | 292 | ||
| 1? | 1?×2? | 165 | 6 | 6×10 | 292 | ||
| 1? | 1?×3 | 165 | 8 | 8×10 | 330 | ||
| 2 | 2×3 | 178 | 8 | 8×12 | 330 | ||
| 表中A表示法蘭內徑的公稱尺寸，B表示法蘭其他尺寸的公稱尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
雙相鋼保溫球閥結構圖
如果你需訂購我廠保溫球閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體和內件材料、介質溫度、保溫加熱流體入口和出口及排泄口連接形式等。本產品閥體結構型式有整體式和二片式兩種。
